工控机如何扩展485串口卡

作者:东田工控时间:2023-05-06 11:17:007658 次浏览

信息摘要:

 RS-485设备与设备之间连接需采用屏蔽双绞线,手拉手串接方式为最佳,根据采用的波特率和连接线距离适当增加信号中继器。

  一、485串口卡是什么?

  由于企业信息化的需要,企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。最初是数据模拟信号输出简单过程量,后来仪表接口是RS-232接口,这种接口可以实现点对点的通信方式,但这种方式不能实现联网功能。随后出现的RS-485解决了这个问题。

  RS-485设备与设备之间连接需采用屏蔽双绞线,手拉手串接方式为最佳,根据采用的波特率和连接线距离适当增加信号中继器。目前除了有单进单出的中继器还有一进多出的双向中继器,同时也增加了组网的灵活性。下面我们就简单介绍一下RS-485。


  (485串口卡)

  二、485串口卡的工作原理:

  RS485采用差分信号负逻辑,+2V~+6V表示“0”,-6V~-2V表示“1”。RS485有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。在RS485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。很多情况下,连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。

  三、工控机如何扩展232串口卡?

  一般来说,工控机都是通过PCI槽或者PCI-E槽来扩展485串口卡的。485串口卡按串口数分可以分为一拖二485串口卡,一拖四485串口卡和一拖八485串口卡。

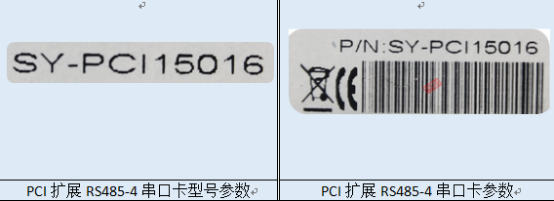

  下面是我们公司PCI槽测试的485串口卡型号:

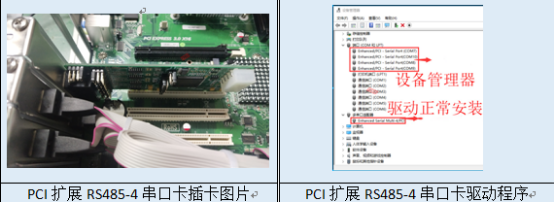

  工控机PCI槽插卡后状态以及工控机扩展485串口卡完成图:

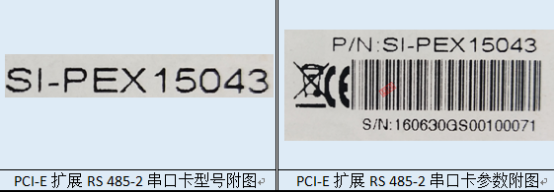

  下面是我们公司PCI-E槽测试的485串口卡型号:


  工控机PCI-E槽插卡后状态以及工控机扩展485串口卡完成图:


  四、485串口的优点:

  1.RS-485的数据最高传输速率为10Mbps。

  2.RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干扰能力增强,即抗噪声干扰性好。

  3.RS-485接口的最大传输距离标准值为4000英尺(约1219米),实际上可达3000米,另外RS-232-C接口在总线上只允许连接1个收发器,即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

  4.RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔),与键盘连接的键盘接口RS485采用DB-9(针)。

  RS-485:适用于多主机/驱动器工业环境。其典型应用与RS-422相似,包括:过程自动化(化工、酿造、造纸)、工厂自动化(汽车制造、金属加工)、HVAC、安防、电机控制、运动控制。
