那么接下来我们来了解一下工控机种类中的PLC(可编程控制系统)。

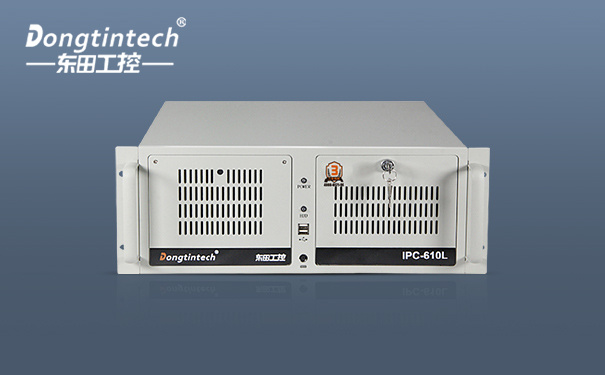

(工控机IPC610l)
那么在了解PLC(可编程控制系统)之前,我们先了解一下什么是工业控制系统?什么是顺序控制器。然后再来了解什么是PLC控制系统,进而来理解PLC。
来自百度百科对控制的解释是:
工业控制系统是对诸如图像、语音信号等大数据量、高速率传输的要求,又催生了当前在商业领域风靡的以太网与控制网络的结合。这股工业控制系统网络化浪潮又将诸如嵌入式技术、多标准工业控制网络互联、无线技术等多种当今流行技术融合进来,从而拓展了工业控制领域的发展空间,带来新的发展机遇。随着计算机技术、通信技术和控制技术的发展,传统的控制领域正经历着一场前所未有的变革,开始向网络化方向发展。控制系统的结构从最初的CCS(计算机集中控制系统),到第二代的DCS(分散控制系统),发展到现在流行的FCS(现场总线控制系统)。

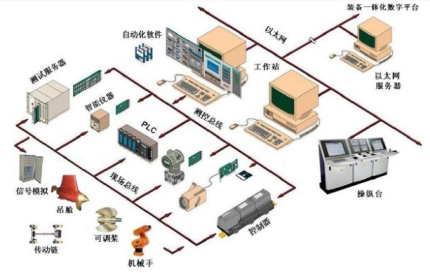

(现场总线控制系统)
顺序控制器是根据生产工艺规定的时间顺序或逻辑关系编制程序,对生产过程各阶段依次进行控制的装置,简称顺控器。顺序控制器的控制方式有时序控制和条件控制两种。
而PLC控制系统是在传统的顺序控制器的基础上引入微电子技术、计算机技术、自动控制技术和通讯技术,从而形成的新型工业控制装置,目的是用来取代继电器、执行逻辑、记时、计数等顺序控制功能,建立柔性的远程控制系统。它具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
PLC的内部采用循环扫描的工作方式,在有的大、中型的PLC中增加了中断工作方式。当用户将程序调试完成后,通过编程器将程序写入PLC存储器中,同时将现场的输入信号和被控制的执行元件相应的连接在输入输出模块的输入输出端,接着将PLC工作方式选择为运行工作方式,后面的工作就由PLC根据用户程序去完成,他要经历一个执行过程。

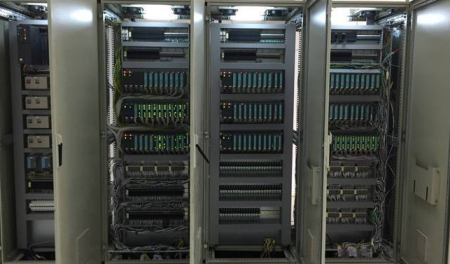

(PLC设备)
PLC的硬件构成:
1.电源组件用于提供PLC运行所需的电源,可将外部电源转换为供PLC内部与案件适用的电源。
2.微处理器CPU是PLC的核心器件,CPU因生产厂商各有不同,有采用市场销售的标准芯片,也有采用可编程序控制器专用芯片。存储器组件有两种:ROM和RAM。
3.输入和输出组件是PLC与工业生产现场交换数据的界面,与普通计算机不同,PLC的工作环境比较差,需要较强抗干扰能力,输入和输出组件既是为此设计。
