粮站称重-国产工控机解决方案

作者:东田工控时间:2023-06-02 09:37:403388 次浏览

信息摘要:

在粮站称重过程中,工控机可以用于控制和管理称重系统的各种操作和功能,包括自动称重、数据采集、数据处理和数据管理等。

  一、项目背景:

  在粮站称重过程中,工控机可以用于控制和管理称重系统的各种操作和功能,包括自动称重、数据采集、数据处理和数据管理等。在此背景下,与客户达成合作

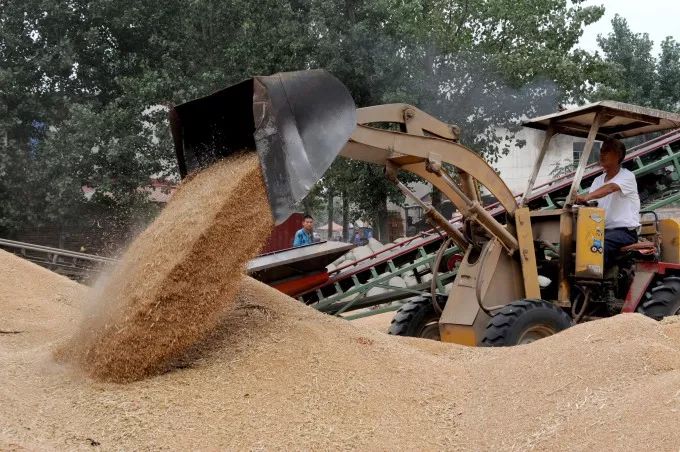

粮食称重

  二、应用场景:

  1.称重数据采集和处理:工控机可以通过接口连接称重传感器,实时采集称重数据,并对数据进行处理和计算,包括平均值、标准差、更大值、最小值等指标。

  2.自动称重:工控机可以自动控制称重系统的各种操作,包括称重平台的启动、停止、清零等。并可以自动记录每次称重的重量和时间,并进行数据分析和管理。

  3.数据管理和追溯:工控机可以将称重数据进行保存和管理,包括存储、查询、分析、报表等功能。同时可以进行数据追溯,追溯每一次称重的时间、重量、操作人员等信息。

  4.报警和提示功能:工控机可以设置称重系统的报警和提示功能,例如超重报警、称重异常提示等功能,确保称重过程的准确性和安全性。

  5.系统监控和维护:工控机可以对称重系统进行实时监控和维护,包括故障检测、系统调试、软件升级等功能,确保系统的稳定性和可靠性。

  三、客户需求:

  据了解,客户咨询的这台机器主要用于粮食站称重系统中使用,具体配置要求如下:

       1、嵌入式WES7操作系统,固态硬盘,工业级嵌入式主板;能够支持称重业务系统顺利运行;操作系统支持故障快速恢复功能。

  2、至少支持8路光电隔离开关量输入,设备支持8路光电隔离继电器输出。

  3、支持WIfi路由功能,支持10M/100M交换功能,交换机交换口数量不低于10个。

  4、八代主流2U机架式工控机。

  5、串口、USB口标准配置不低6个。

  四、供需协调:

  拿到客户的需求后,我们从条开始进行逐步审核,其中发现第2、3、4、5条都是能够满足,而第1条存在不可能性。WES7(WindowsEmbeddedStandard7)是微软在2010年5月13日发布的基于X86平台的组件化的Windows7嵌入式操作系统。适用于嵌入式设备功能,而第4条中客户要求是2U机架式工控机,所以存在冲突。最终和客户确认,系统可以装WIN10专业版,那这样的忧虑就被解除了。

  五、产品推荐:

  接下来,我们给客户推荐了一款如下东田的工控机:

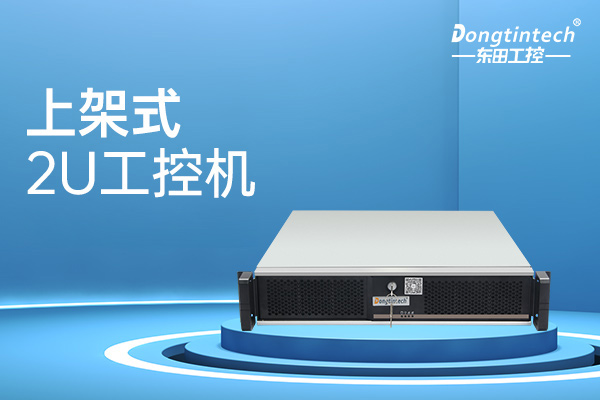

DT-24605  2.1.jpg

  (2U上架式工控机)

  以上是工控机的外观,工控机型号推荐的是DT-24605-WQ370MA。主板结构如下图:

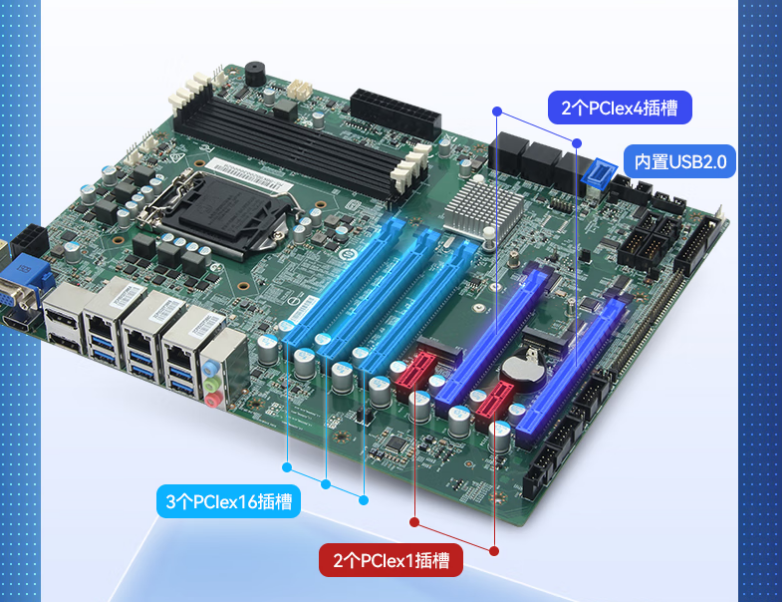

WQ-370主板

  (八代主板WQ370MA主板结构)

  为什么推荐这款主板呢,我们还是需要结合客户的需求来综合分析:

  首先,主板自带8路隔离,满足客户需求;

  其次,支持WIFI功能,主板可满足10个网口。这里重点讲一下,这个WIFI功能和10个网口实现过程。

  1)主板自带2个网口,7个pcie,可跳线三种模式,如下:

  2)网口扩展和WIFI扩展需要在以上的组合一中实现,即PCIE*4+PCIE*4+PCIE*8,分别用来扩展一拖四网口卡,这样实现了8个网口结构,加上主机自带的2个,共10个。

  3)PCIE*8可用来扩展WIFI网卡,实现无线接收信号。这里温馨提示一下,因为2U机箱高度只有88mm,不支持常规的WIFI扩展卡,所以在选择时,只能选择半高的,而不能选择全高。卡下图所示:

  4)

主板

  (半高pcie*1式无线网卡,另配有天线)

  经过我们以上的设计与组装后,客户要求的这种2U工控机在称重系统中应用的工控机选型方案就落定了。

  东田科技充分理解产品质量对于客户的重要性,所产产品均按照严格的内部质量保证程序,通过大量产前严格的环境测试。经内部测试后,再将新产品送到具业界权威的三方实验室,以获得最终质量检验结果。
