工控机在轴承试验机测控系统行业的解决方案

作者:东田工控时间:2023-06-21 09:32:432428 次浏览

信息摘要:

该系统主要由轴承试验机、液压加载系统、润滑系统、振动测试系统、检测与反馈、控制与功率放大.

  一、轴承试验机介绍

  轴承试验机主要用于对轴承进行性能测试和寿命试验。传统型试验机采用直流调速一机械增速系统其辅助系统多传动链长,从而造成总的可靠性差,特别是航天航空轴承必须在高温、高速、重载等恶劣条件下具有高可靠性、低振动、低噪声、高的轴向载荷能力这就对试验机的性能提出了更高的要求。

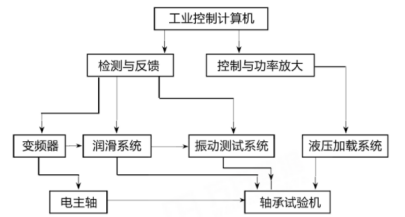

  (轴承试验机测控系统组成)

  二、测控系统的组成

  工业控制计算机、变频器等组成,液压加载系统主要为试验机的轴向、径向加载提供动力源使两油缸按轴承试验条件加载。

轴承试验机测控系统硬件

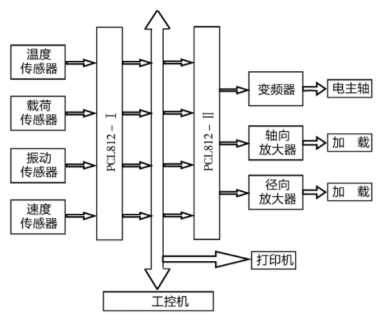

  (轴承试验机测控系统硬件)

  (1)友好的人机操作界面:由计算机键盘和鼠标控制测试过程,对报警参数和试验参数的自由设定、试验运行和退出、人为暂停或紧急停车等操作都具有手动设定和程序设定双重功能。

  (2)数据采集:由计算机完成对转速、载荷、温度、电流、电压等参量在空载、负载、制动及综合测试过程中的数据手动、自动、定点和连续采集。

  (3)运行状态监测计算机显示系统的运行状态包括转速、载荷、温度、振动、时间等参数以及各种试验状态和循环次数的显示。

轴承试验机测控系统

  (轴承试验机测控系统)

  (4)控制功能:由计算机控制变频器和加载系统的操作并接收反馈信号根据试验程序要求利用Fuzzy-PID控制理论设计适合本系统的高性能的控制算法准确、可靠地按编制好的试验控制程序控制试验机的运行以满足各个试验状态的要求。

轴承试验机测控系统流程

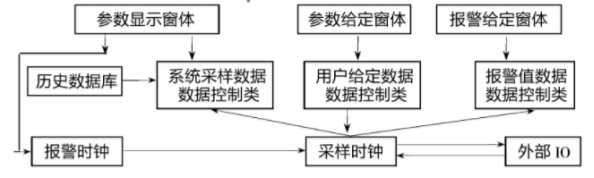

  (轴承试验机测控系统流程)

  (5)数据处理功能计算机对采集的数据进行滤波、分类、存储和显示提供在线打印测试结果以及后台管理数据完成数据查询、报表打印等。

  三、测控系统的软件

  该系统的测控软件在C**Builder5.06]环境下开发调试以Windows操作系统为平台采用功能模块化设计方法界面友好操作简便,该软件操作平台能完成手动操作平台的全部功能如试验参数的设定、试验数据的实时显示。

东田工控主板

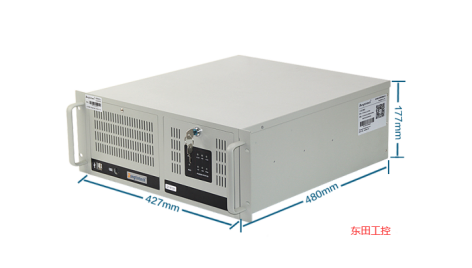

  (东田4U工控机)

  四、东田工控机推荐

  东田工控作为工控机厂商领导品牌,所打造的面向轴承试验机测控系统行业的专业工控机硬件产品方案,可在严苛工业环境中稳定持续工作,可便捷实现承上启下的硬件整合,整个系统的协调发力,可灵活对接多设备的应用环境,目前基于东田工控高品质工控机的轴承试验机测控系统行业工控机硬件。

东田工控主板

  (东田工控)

  Dongtintech东田视觉工控主机IPC-610HQ170芯片组双intel网口4pcie槽ZQ170MA/I7-6700(3.4GHz)8G/1T/DVD/WIN7专业版64位中文正版系【3年质保13%增税】VGA/DVI/HDMI,3PCI,双千兆网卡,6串口,14USB。

东田工控主板

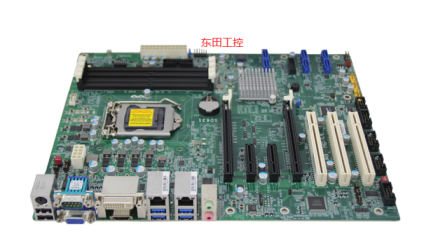

  (东田工控主板)

  五、东田工控机的特点

  1.原装整机、3C认证、三年质保。

  2.支持LGA1151针,支持Inte|酷睿6代13/15/17处理器。

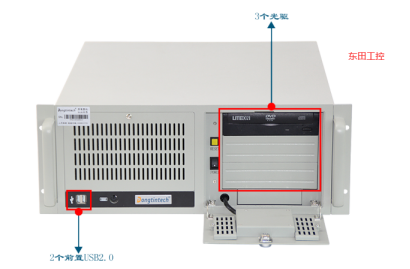

  3.2个前置USB2.0接口、1个PS/2键鼠接口、1个电源按键、1个复位1个电源指示灯、1个硬盘状态指示灯、3个DVD光驱位。

  4.3个PCI插槽,2个PCIE*4,1个PCle*16插槽(2个PCle*8)。

东田工控

  (东田工控)

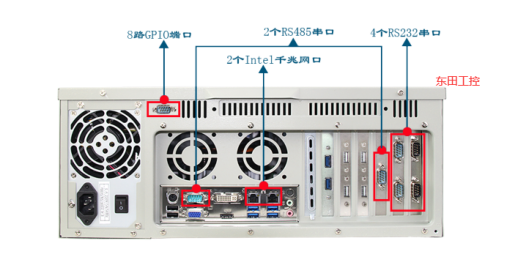

  5.1个VGA接口,1个DVI接口,1个HDMI接口。

  买工控,选东田,总有一款适合您!东田工控依托对高端装备研发经验与管理规范,完全胜任设计满足高端装备产品的关键性技术指标,创新出在信息化、高效化、控制化的高端工业计算机。
