工控机主板的供电单元，也被称为电源模块，负责为主板提供电力。即使是一款的主板，若没有得到稳定的供电，也会无法正常运行。

　　电源模块通常由多个组件组成，包括变压器、整流器、电容器等。其主要功能是将交流电转换成适合工控机主板使用的直流电。同时，电源模块还负责过滤电源中的噪声和杂波，以确保主板稳定运行。

　　工控机主板的供电部分可以分成3个：输人部分、控制部分和输出部分。

　　1、输人部分

　　目前工业上使用的绝大部分工控机的主板CPU是从I2V直接取电，早期的可能会从5V取电，通常主板采用I2V供电以及24PIN+8PIN输入端口，直接连接到主板上，给主板以及其他电子元器件供电。

　　2、控制部分

　　因为我们也不能保证我们使用的电源它能够100输出的是我们需要的电流，所以，工控机主板还必须经过电感、电容等整流控制部分进行整合后才可以达到理想值。整个过程大概是这样：12V电压输人之后，跟我们实际CPU需要使用的电压还有很大差距，需要个转变的过程，于是通过PWM控制的两个MOS管开始工作，在开关作用下形成脉冲电流，然后通过电感储能形成平滑的直流电，就生成了我们所需要的电流。

　　3、输出部分

　　如果经过上面控制部分的整合、调整还不能达到我们工控机主板元器件所需要的用电要求，那么我们就还需要经过输出滤波电容的过滤，方可输出到CPU,从而为CPU提供稳定的低电流。

　　我们再对参与给主板供电单元的元件进行下补充：

　　晶体管：在电路中主要起到开关的作用，可以预防高电压，避免引起主板故障。

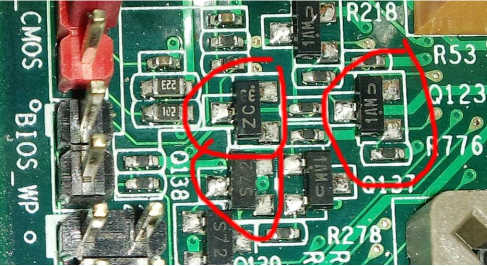

　　（晶体管）

　　电源控制芯片：通过快速的开启和关闭，把主板电压降低到CPU和芯片组能够使用的电压。

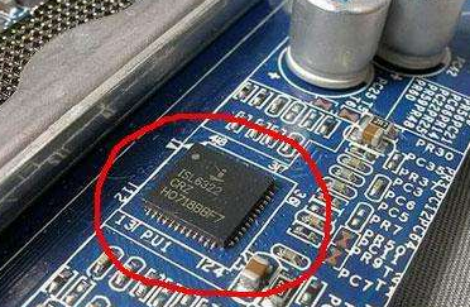

　　（电源控制芯片）

　　滤波电容：用来存储电荷，如果外界电压比自身的电压高，就会充电，否则就会放电，使电压保持稳定的状态。

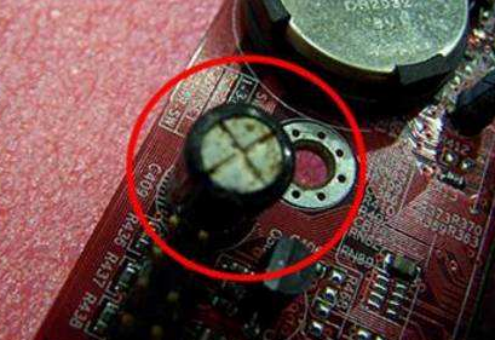

　　（滤波电容）

　　电感元件：减少噪声、保持电流的稳定的作用。我们都知道，当流过电感的电流发生变化的时候，线圈会对电流造成个阻碍，使电流产生变化，因此它在此处起到了稳定电流的作用。

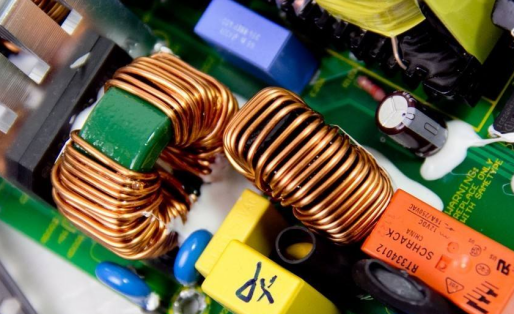

　　（电感元件）
