工控机的GPIO口

作者:东田工控时间:2023-06-21 09:34:204116 次浏览

信息摘要:

GPIO是一种广泛应用于嵌入式工控机中的通用输入输出模块。

  作为一种总线扩展器,GPIO能够提供额外的控制和监视功能,用于数据采集和驱动控制。GPIO可分为数字输入(DI)和数字输出(DO)两种类型,通过数字信号与外部设备进行数据交互和通信,实现对外部环境的实时监测和控制。在工业自动化领域,GPIO已成为重要的工控设备,被广泛应用于各种自动化控制系统中,发挥着不可替代的作用。

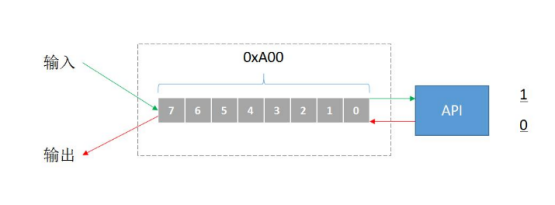

输入输出

  那GPIO在工控行业上的应用是怎样的呢?我们下面接合一款东田的一款4U工控机来讲解一下。型号为:DT-610P-XH61MB。

工控机

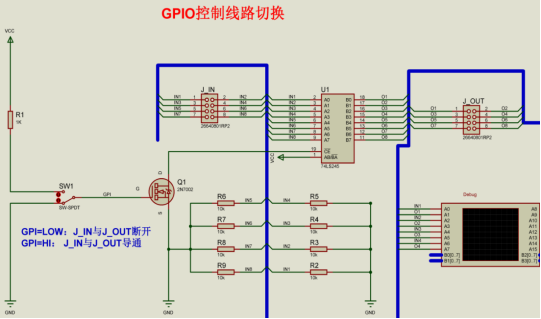

  上图左上角,我们可以看出,这里有个8路GPIO端口,接口类型和我们的九针串口很像。那在实际应用中,这个主要用来做为开关控制使用。除了有8路GPIO,还有16GPIO、32路、64路等,工作模式相同即:一半是输出、一半是输入。下面我们通过下面这张图来看工控机上GPIO的应用。和大家分享一下最为常见的一种应用:GPIO在控制线路切换上应用。

GPIO模块

  上图中,应用标注还是很清晰,在工业控制领域,GPIO端口常用于按键检测。按键检测通过中断方式进行,当按键按下时,GPIO端口会自动检测到电平变化并触发中断,从而对用户的操作做出响应。通常情况下,GPIO端口的默认状态是低电平,当按键按下时,电平被拉到高电平。系统可以自动检测到高低电平的变化并进行相应的判断,例如,当按键按下时,系统会检测到高电平并触发GPIO中断,当按键松开时,GPIO端口会检测到电压回归低电平,从而判断按键已松开。

  值得注意的是,GPIO端口通常只提供逻辑电压而不具备足够的电流输出能力,因此无法直接驱动继电器等外部高功率设备。因此,在需要控制继电器等设备时,需要通过外部电源来提供足够的电流,以确保可靠性和安全性。因此,无法直接将工控机与继电器建立电路关联关系,需要在使用时注意适当的电源供应。

GPIO模块

  以上就是为大家介绍的关于GPIO模块在工控行业上的应用,希望对您所帮助,更多信息请关注东田工控官网,我们不定期更新更多专业知识,如果你有采购工控机需求,请给我们留言或咨询在线客服为您提供服务。我们会给你更优的解决方案,
