工控机在蜂窝载体缺陷自动化检测设备上应用

作者:东田工控官网时间:2022-05-19 09:43:261198 次浏览

信息摘要:

 蜂窝载体检测技术,是一种基于PLC工控机控制的蜂窝载体缺陷自动化检测设备,常见的有金属蜂窝载体、蜂窝式陶瓷载体。

  蜂窝载体检测技术,是一种基于PLC工控机控制的蜂窝载体缺陷自动化检测设备,常见的有金属蜂窝载体、蜂窝式陶瓷载体。

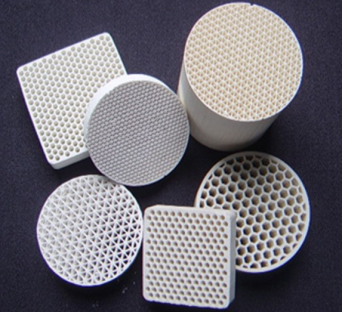

(蜂窝载体)

蜂窝载体,一般通过柜体上安装控制系统、显示屏、传送检测装置,再通过蜂窝检测载体进行检测图像采集分析,再进行同步显示匹配,从而实现传送检测装置采集到的检测图像和显示控制对比,实现的一种检测结果。


                     工控机在蜂窝载体缺陷自动化检测上的应用)

 接下来,我们介绍一下关于工控机在蜂窝载体上应用的原理,系统架构。

首先,整个蜂窝载体控制系统架构:

包括总开关、工控机、PLC、启动按钮、停止按钮、急停按钮、2个进口传感器、2个出口传感器柜门限位开关和三色报警灯


(铝蜂窝芯片)

其中,所述工控机和PLC设于柜体的内部,所述启动按钮、停止按钮和急停按钮设于显示屏的右侧,所述总开关用于控制PLC、柜门限位开关、进口传感器、出口传感器、接触式图像传感器和高清相机的上电启动和掉电停止,所述启动按钮用于控制工控机的上电启动,所述停止按钮用于控制工控机的掉电停止,所述急停按钮用于减速电机的紧急制动,所述柜门限位开关用于感应柜体的柜门是否关闭到位,从而实现工控机在蜂窝载体缺陷自动化上的检测。

本系统结构简单且稳定性好,可检测的待测产品尺寸范围大,利用接触式图像传感器和高清相机同时对待测产品的上端面和下端面进行图像采集,图像检测准确度高。因此,在行业内被广泛应用。

好了,最后呢,为大家推荐该行业常用的工控机型。

推荐配置一:东田工控

型号:DT-610P-XH61MB。

配置:东田【酷睿3代】工控机主机IPC-610 10个串口双网口H61芯片支持XP兼容研华工业电脑 DT-610P-XH61MB 3年质保 I3-3240T/4G/1T/300W。




东田工控机DT-610P-XH61MB)



   产品主要特点:

1)主板自带双千兆网口;

2)主板自带10个串口(其中一个可调485),可以连接多台外接设备;

3)主板自带8路GPIO接口,支持4路4出;

4)主板采用H61芯片,支持XP系统、Win7/Win10/LINUX操作系统;

5)主流三代CPU,性价比高,满足工控机在蜂窝载体缺陷行业的应用。



 推荐配置二:研华工控机

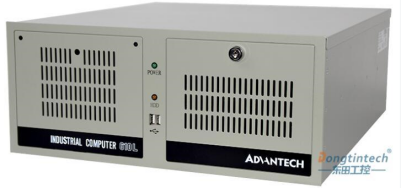

(研华工控机)



型号:研华IPC-610MB/AIMB-501G2/I3-2120/4G/1T/300W/KM。

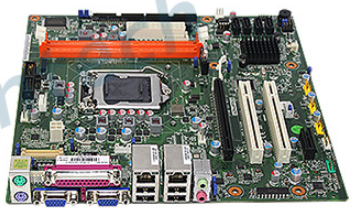

(研华主板AIMB-501G2)

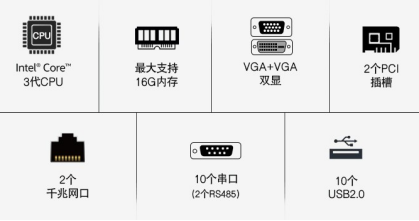

(主板结构特点)

   产品主要特点:

1)主板自带双千兆网口;

2)主板自带10个串口(其中2个可调485),可以连接多台外接PLC设备;

3)主板自带2个PCI,支持扩展板卡,如数据采集卡、视频卡、控制卡等;

4)主板采用H61芯片,支持XP系统、Win7/Win10/LINUX操作系统;

5)主板带双VGA显示接口,可以同时连接两台显示器,支持同步或异步输出;

6)主流三代CPU,性价比高,满足工控机在蜂窝载体缺陷行业的应用。
