手把手教你如何组装研华工控机,学不会找我!

作者:东田工控时间:2022-05-19 11:02:571601 次浏览

信息摘要:

以下是东田工控组装工控机以及配件选用的一点心得,有什么问题大家可以随时与我交流!我会不定时更新一些关于工控机、工控自动化行业的一些经验和想法,以及创业方面的心路历程等等,欢迎大家与我们交流,共同学习和进步!

案例:研华IPC-610L的工控机

东田工控技术部今天特意准备了一篇关于组装机器的心得,和大家分享一下。

客户需要装西门子wincc软件,配置需求稍高一点,所以我建议客户采用至少I5 3.0GHz以上的处理器,8G内存,1T机械硬盘。配件必选研华原装三大件:机箱、电源和主板。

机箱是标准的19寸4U上架式工控机箱,支持ATX 母板或 多达15槽的PICMG无源底板,抗冲击磁盘驱动器托架可支持3个5.25" 和1个3.5"磁盘驱动器。前面板有电源和HDD指示灯。用过工控机的朋友都知道,这个机箱是真的沉啊,整机重量一般在二十公斤以上,而且很耐造!

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

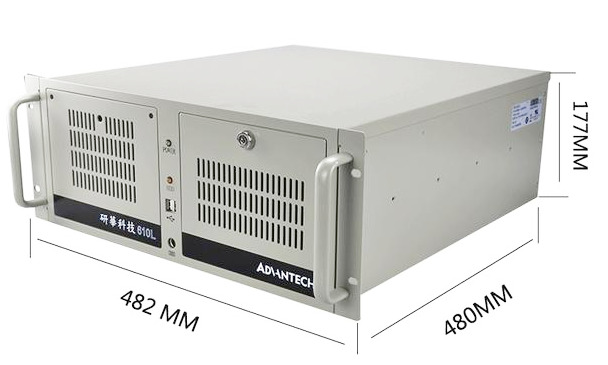

标准4U上架式工控机箱

这次主板的选择是AIMB-701VG研华标准大母板,H61芯片组LGA1155。支持多达5个PCI的插槽和1个PCIe*16以及PCIe*4,满足大部分插卡使用需求。而且串口、网口和USB都集成在主板上,应对复杂的工业环境可以说是很easy。经典炫红也很出彩,如下图:

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

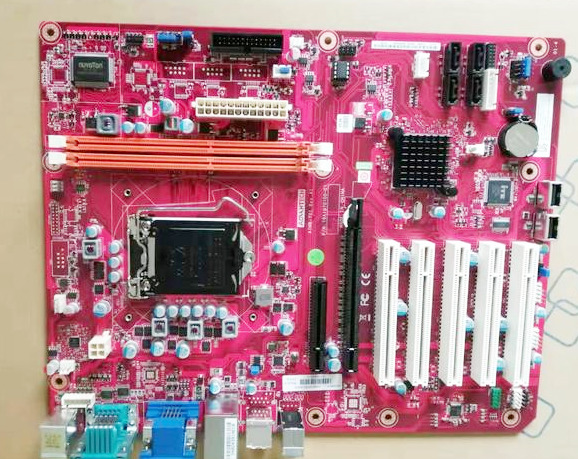

AIMB-701VG正面

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

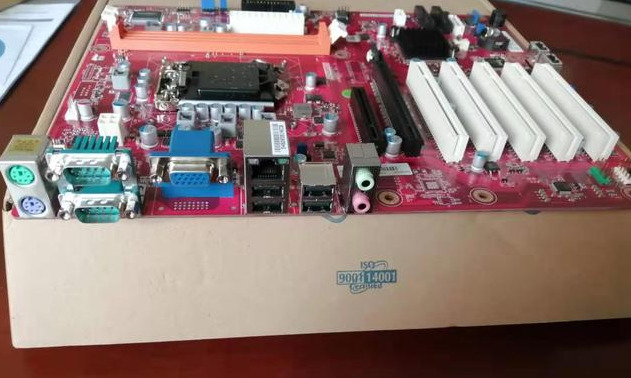

AIMB-701VG侧面

工业电源采用标准ATX250W电源,已经装在了机箱里边,省去了自己再动手重新安装的麻烦。整体机箱内部如下图:

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

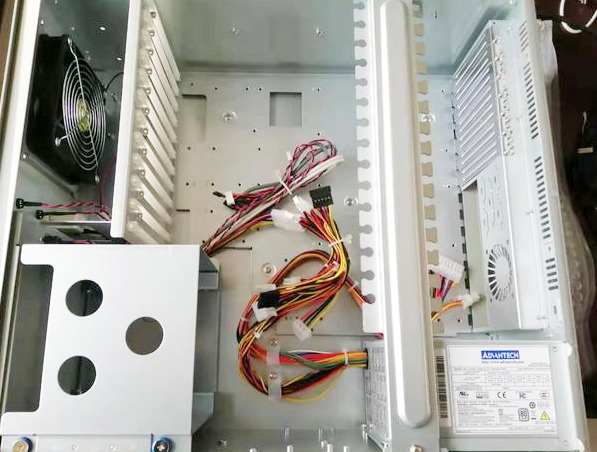

研华IPC-610L机箱内部结构

其实工控机的构成和家用机相差不多,除去工业机箱电源和主板三大件,剩下的就是常规的CPU、内存和硬盘了。CPU这次选用的是Intel的酷睿I5-2400,主频为3.1GHz。市面上的CPU有盒装和散片之分,我一般倾向于给客户选用盒装的或者全新散片,除了濒临淘汰的实在找不到全新的之外。新的旧的虽然在使用效果上差别不大,但是我真的忍受不了N手CPU面部乌七八糟的划痕,看着让人糟心。

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

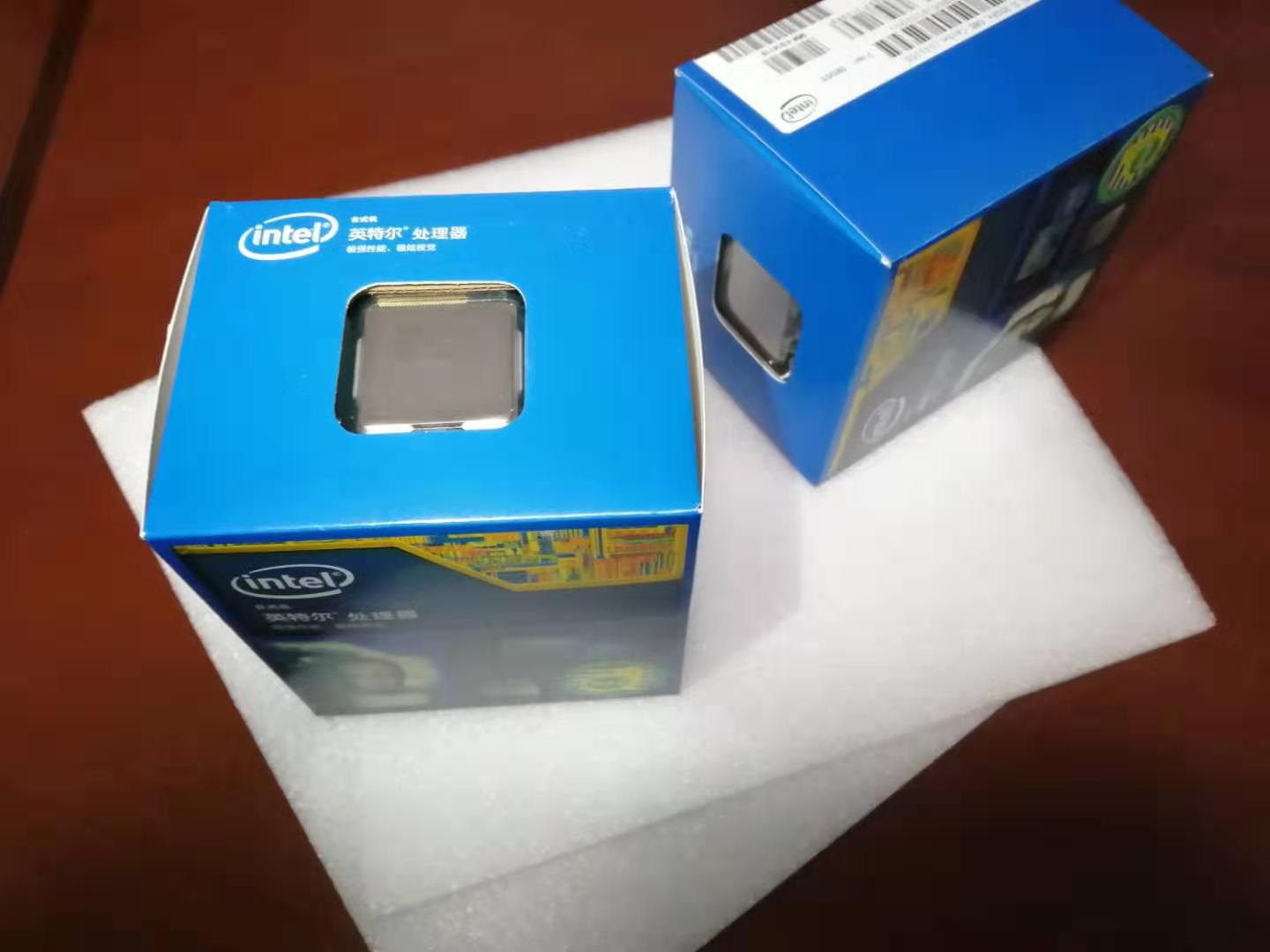

Intel I5-2400盒装CPU

盒装CPU无非是多个Intel原装的风扇,但是这个风扇真的让人很无语啊。我几乎不用他原装的风扇,原因就先不说了,看图吧,对比很明显。

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

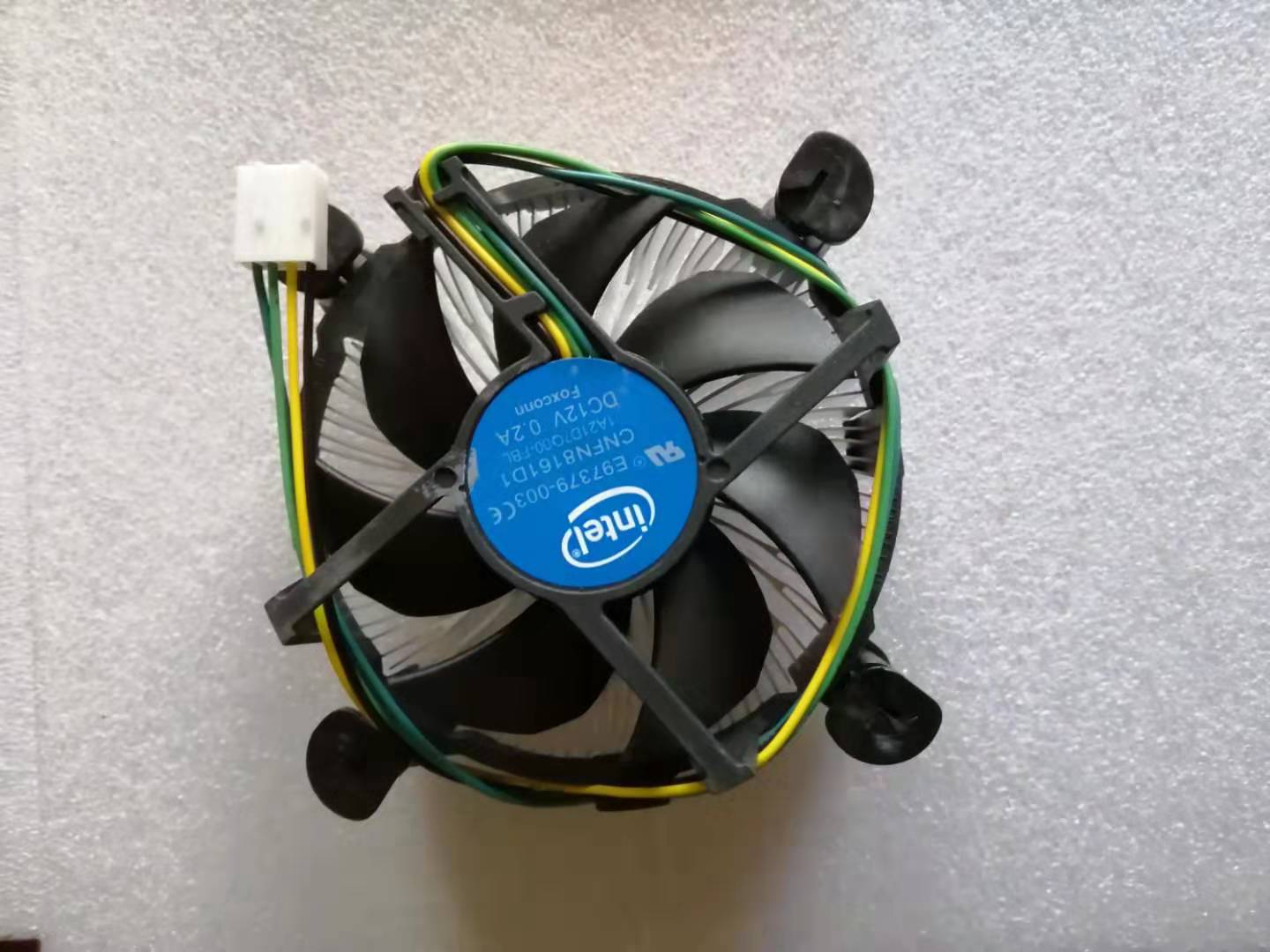

原装Intel风扇

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

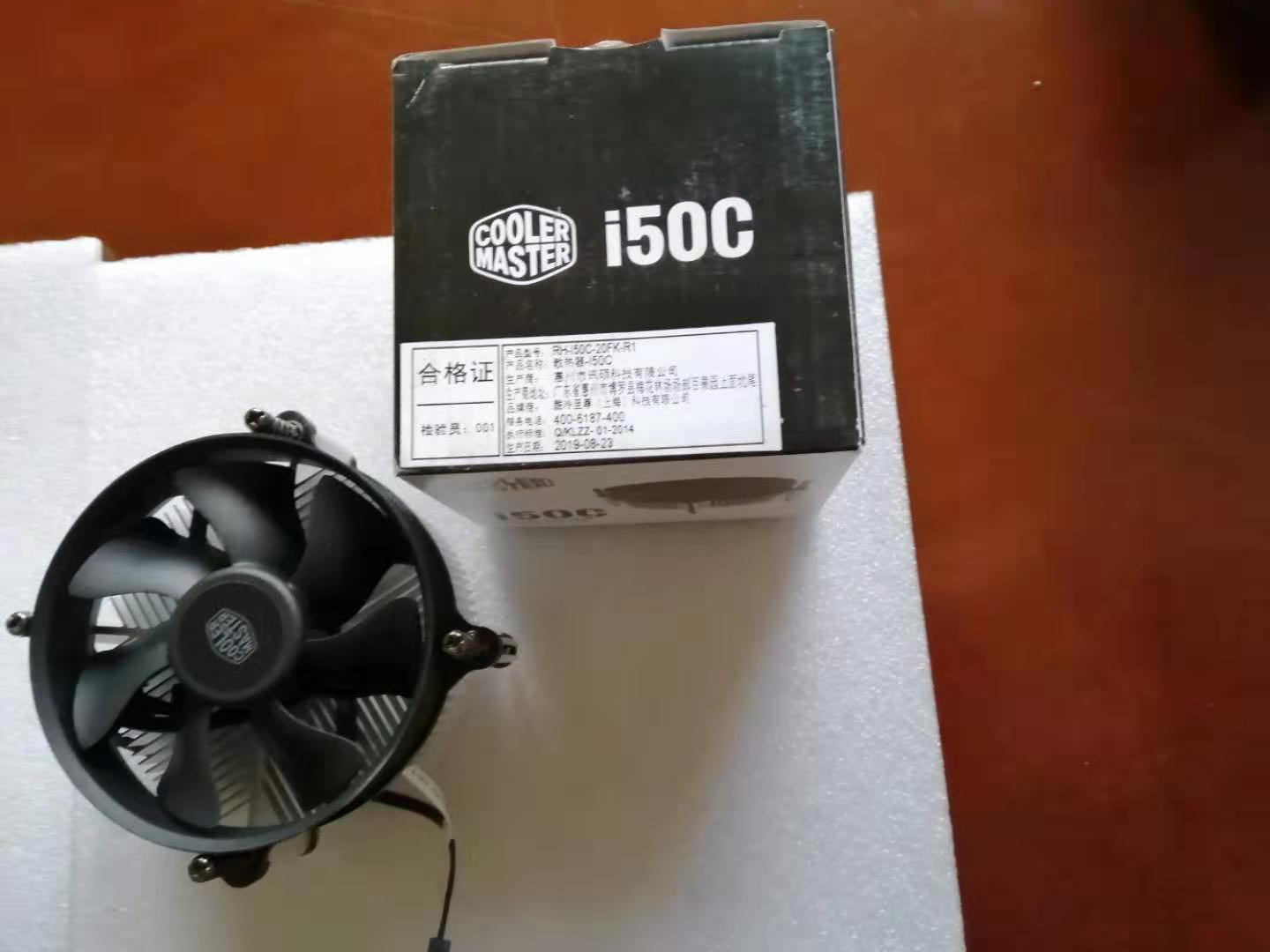

酷冷至尊1155针风扇

还是酷冷至尊用着得劲儿,哈哈

如果咱们大家有自己或让别人装机的机会的话,对于内存和硬盘的选择,我强烈建议各位一定要选用大厂出的正规行货,千万不要贪图小便宜,因为实在是差不了几个钱。内存如果有问题,容易出现死机、开不开机等情况,硬盘有问题就更不用说了,轻则坏道多容量小,重则数据丢失,损失大矣,所以切莫因小失大。对于内存品牌来说,像金士顿、三星、威刚等等的大品牌都还不错,关键是别买到假货,至于要怎么识别,就仁者见仁智者见智了哈哈。硬盘基本是三大品牌:希捷、西数和东芝,这几个品牌的我倒是都用过,如果只是家用或者跑一些常规软件,选哪个都可以。现在台式机3.5寸机械硬盘,500G容量的各大厂已经不出了,因为成本原因导致性价比不高。我这次选的是东芝的1T机械硬盘,之前用过几次还不错。

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

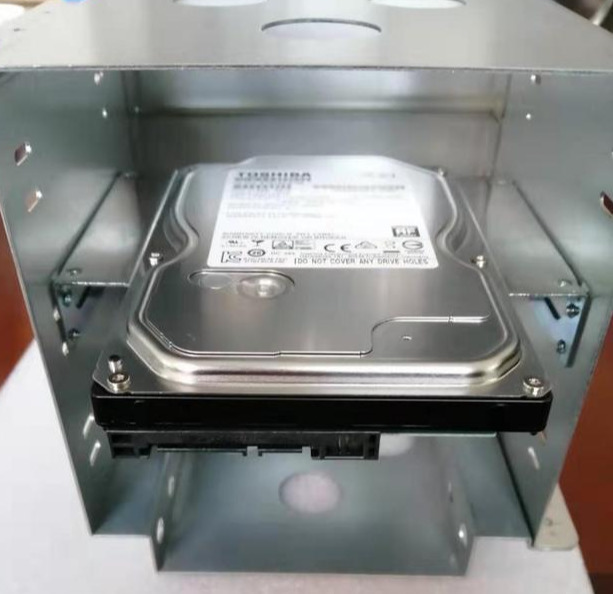

3.5寸机械硬盘装入硬盘架

最后就是组装了,装机器坦白说也算不上什么技术活,其实就是熟能生巧而已。像我之前连电脑系统都不会装,现在也是轻松驾驭各种工控机的组装,操作系统就随便Ghost吧。包括前段时间帮我朋友装了一台技嘉主板的高配机,散件全部自己买,然后装完顺利吃鸡,哈哈哈!难点在于跳线,至于硬盘线、电源线和CPU、风扇之类的安装其实也比较容易,废话不多说,直接上图看成品吧。

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

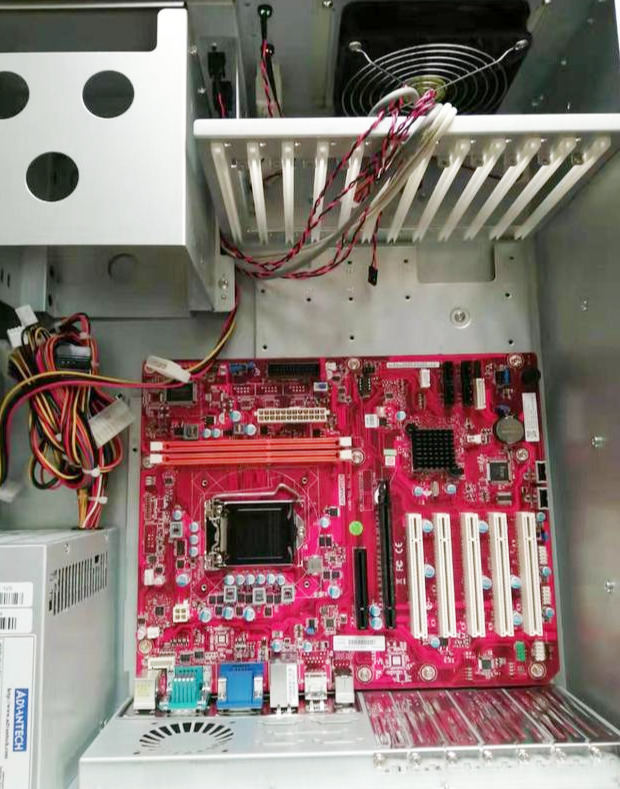

把螺丝孔对号入座安装主板

玩转工控机#组装篇#手把手教你如何组装工控机,一天就学会!

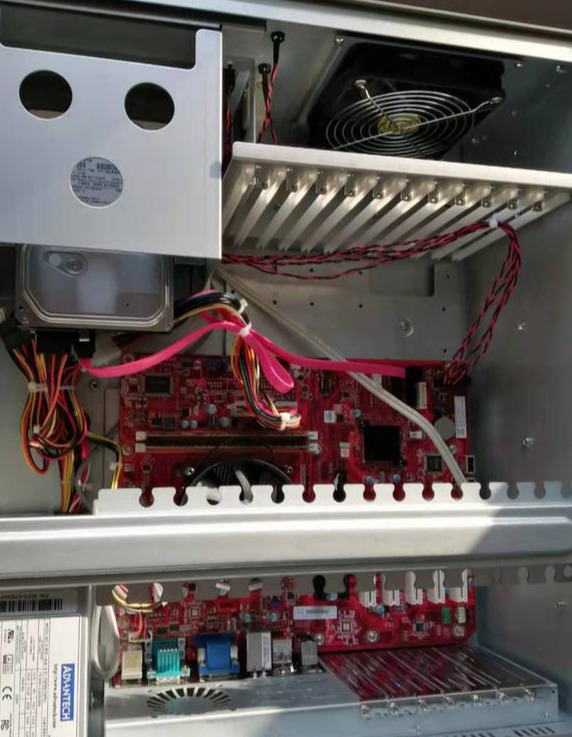

接好线用扎带捆扎

以上是东田工控组装工控机以及配件选用的一点心得,有什么问题大家可以随时与我交流!我会不定时更新一些关于工控机、工控自动化行业的一些经验和想法,以及创业方面的心路历程等等,欢迎大家与我们交流,共同学习和进步!
