工控机与GPU显卡之间的关系是什么?

作者:东田工控时间:2023-05-25 10:20:083550 次浏览

信息摘要:

GPU这个名词,我们之前有多次提到,说通俗一点就是不占用工控机CPU,且可以自动分析处理图片的一种显卡。也被称为GPU显卡。

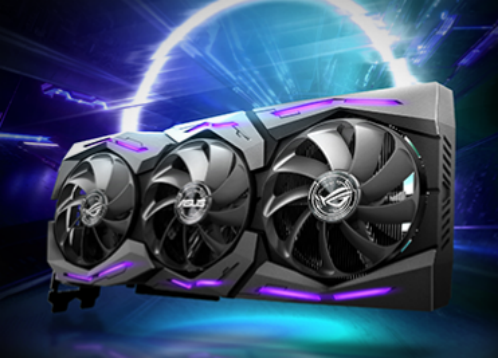

      上图就是我们说的GPU显卡,那它与工控机是怎么相互关联,又是怎么样工作的呢?接下来,我们来分析一下。

  我们经常遇到客户说,“我想要高速输出、采集视频”、“要深临其境的沉浸感,要渲染速度更快,更逼真”等等,对,这种画面要求极高的一种显示要求,这种情况下我们都会推荐使用GPU显卡。

显卡

  GPU显卡,和工控机连接方式,只有一种就是PCIE连接方式,而且是PCIE*16槽位。一般一台工控机都自带一个这样的槽位,如果想插双GPU显卡,还需要咨询相关工控机专业销售人员。下面我们以一台工控机为例来简单讲讲,GPU显卡与工控机连接时的注意事项。

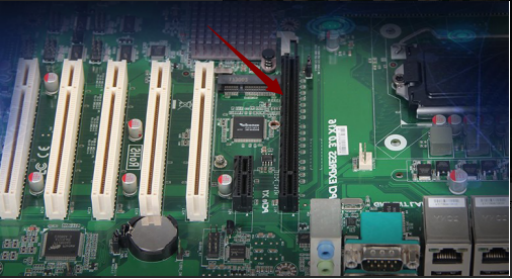

  型号是:DT-610L-JH61MAI,下图为主板图片详情。

主板

  主板上,我们可以看出来,那个黑色的长条即为PCIE*16,也是GPU显卡的插槽位置。

  工控机插上显卡之后,会通过我们工控机的一块后面板将接口露出,方便我们客户连接视频设备使用。这里有两个细节需要提醒大家,、凡是装了GPU显卡的工控机,一定要将电源功率升级,因为显卡是需要外置独立供电的,一般我们建议装400W或500W的功率电源。第二、工业上的平台一般用的都是intel的芯片,所以说cpu的集显是不能与独显同时工作的。也就是说装了GPU显卡,工控机自带的集成显卡将无法识别和使用。

  最后呢,再给大家讲讲GPU显卡的应用场景,“深度学习”这个词时常会被绑定在GPU显卡上,是的,主要是用来做深度学习使用。什么意思呢,我们通过下面这幅图来分析:

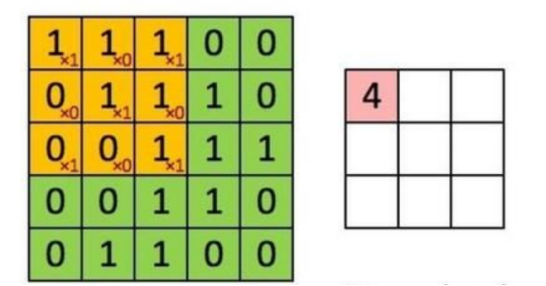

图片矩阵

  上图中左边是图片矩阵,我们使用的filter的大小是3*3的,经过我们GPU显卡分析后,会形成(1*1+1*0+1*1+0*0+1*1+1*0+0*1+0*0+1*1)=4,会产生一个值,就是右边矩阵的个值,就是说GPU显卡能识别一些特征图,并根据特征图片要表达的意思,形成一种新的概念或建立一个新的维度,继而再根据这些概念或维度,重新定义成另外一张图片或轮廓,最终,有了自己的识别功能,加快这些图片搜索、缩短精准时间。

  深度学习,这个行业现在还是广泛倍受关注,GPU显卡的销量也是日益增涨,是未来的发展趋势。这里给大家推荐几款常用的GPU显卡,有英伟达(NVIDIA)、华硕、技嘉、影驰、七彩虹等等,大家可以自己留意一下。

  东田科技积极投入工厂自动化、智慧交通、机器视觉等各大行业,倾听客户声音、着眼创新设计、提供客制化服务,生产高质量工控机产品,追求卓越的客户满意度。
